【产品用途】
集团生产的电动平板闸阀,是一种关闭件为平行闸板的滑动阀。。其关闭件可以是单闸板或是其间带有撑开机构的双闸板,闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。。若是是双闸板平板闸阀，， ，则两闸板间的撑开机构可以增补这一压紧力。。
【产品分类】
平板闸阀按驱动方法可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。。
【结构特点】
本系列产品接纳新型浮动式密封结构，， ，适用于压力不大于15.0MPa，， ，温度-29～121℃的油品、自然气等管线上，， ，作为控制介质的启闭及调理装置，， ，该产品结构设计新颖、选材适当、测试严酷、操作轻盈，， ，具有较强的防腐、耐磨、耐冲蚀性能，， ，是石油工业界一种理想的新型装备。。
1. 接纳浮动阀座，， ，双向启闭，， ，密封可靠，， ，启闭无邪。。
2. 闸板均有导向条给予细密导向，， ，同时密封面均喷焊硬质合金，， ，耐冲蚀。。
3. 阀体承载能力高，， ，通道为直通式，， ，全开时，， ，与闸板导流孔相意会和直管相似，， ，流阻很小。。阀杆接纳复合填料，， ，多重密封，， ，使得密封可靠，， ，摩擦力小。。
4. 关闭阀门时，， ，顺时针转下手轮，， ，闸板下移至底部，， ，由于介质压强的作用，， ，将入口端密封座推向闸板偏向，， ，形成较大的密封比压，， ，从而形成一道密封。。同时，， ，将闸板压向出口端密封座上，， ，成为双重密封。。
5. 由于接纳双重密封，， ，以是可在不影响管道事情的情形下替换易损件。。这是本厂产品优先于海内外同类产品的主要特征。。
6. 开启闸板时，， ，逆时针旋转手轮，， ，闸板上移，， ，导流孔与通道孔相意会。。随着闸板的上升，， ，意会孔逐渐加大，， ，至极限位置时，， ，导流孔与通道孔相重合，， ，此时全开。。
【设计标准】
设计制造标准：JB/T 5298
结构长度标准：JB/T 5298
毗连法兰标准：GB/T 9113
压力温度品级：GB/T 12224-2005
试验磨练标准：GB/T 13927-2008、JB/T 5298
【性能参数】
|
零件名称 |
零部件质料 |
|||
|
JB/T77298 |
API 6D |
|||
|
阀门/阀盖 |
WCB |
WCB |
A352-LCB |
A351-CF8N |
|
闸板 |
2Cr13+ENP |
20CrMoV+STL |
ANSI 410+ENP |
ANSI 316+ENP |
|
阀杆 |
2Cr13 |
2Cr13 |
A182-F6a |
A182-F316S |
|
阀座 |
25+PTFE |
20CrMoV+STL |
A105+PTFE |
A182-F316+PTFE |
|
填料 |
NBR/FPM |
柔性石墨 |
聚四氟乙烯 |
|
|
垫片 |
18-8/柔性石墨 |
|||
|
螺栓 |
35 |
35CrMo |
A193-B7M |
A193-B8 |
|
适用温度 |
-29~250℃ |
-29~550℃ |
-46~250℃ |
-40~200℃ |
|
适用介质 |
水、油品 |
蒸汽、油品 |
丙烷、乙烯 |
硝酸类 |
【主要形状和毗连尺寸】
|
公称通径 |
主要形状尺寸和毗连尺寸 |
||||||
|
L |
D |
D1 |
D2 |
Z-Φd |
H |
D0 |
|
|
Z43PF-16C |
|||||||
|
100 |
150 |
215 |
180 |
155 |
8-Φ18 |
700 |
300 |
|
125 |
150 |
245 |
210 |
185 |
8-Φ18 |
798 |
350 |
|
150 |
150 |
280 |
240 |
210 |
8-Φ23 |
895 |
350 |
|
200 |
180 |
335 |
295 |
265 |
12-Φ23 |
1130 |
350 |
|
250 |
180 |
405 |
355 |
320 |
12-Φ25 |
1290 |
400 |
|
300 |
200 |
460 |
410 |
375 |
12-Φ25 |
1480 |
450 |
|
350 |
200 |
520 |
470 |
435 |
16-Φ25 |
1660 |
450 |
|
400 |
218 |
580 |
525 |
485 |
16-Φ30 |
1850 |
500 |
|
450 |
218 |
640 |
585 |
545 |
20-30 |
2080 |
500 |
|
500 |
229 |
705 |
650 |
608 |
20-34 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-41 |
2680 |
800 |
|
700 |
286 |
910 |
840 |
788 |
24-41 |
3080 |
800 |
|
800 |
286 |
1020 |
950 |
898 |
24-41 |
3491 |
1000 |
|
Z43PF-25 |
|||||||
|
100 |
150 |
230 |
190 |
160 |
8-Φ23 |
700 |
300 |
|
125 |
150 |
270 |
220 |
188 |
8-Φ25 |
798 |
350 |
|
150 |
150 |
300 |
250 |
218 |
8-Φ25 |
895 |
350 |
|
200 |
180 |
360 |
310 |
278 |
12-Φ25 |
1130 |
350 |
|
250 |
180 |
425 |
370 |
332 |
12-Φ30 |
1290 |
400 |
|
300 |
200 |
485 |
430 |
390 |
16-Φ30 |
1480 |
450 |
|
350 |
200 |
550 |
490 |
448 |
16-Φ34 |
1660 |
450 |
|
400 |
218 |
610 |
550 |
505 |
16-Φ34 |
1850 |
500 |
|
450 |
218 |
660 |
600 |
555 |
20-Φ34 |
2080 |
500 |
|
500 |
229 |
730 |
660 |
610 |
20-Φ41 |
2300 |
600 |
|
600 |
248 |
840 |
770 |
718 |
20-Φ41 |
2680 |
800 |
|
700 |
286 |
955 |
875 |
815 |
24-Φ48 |
3080 |
800 |
|
800 |
286 |
1070 |
990 |
930 |
24-Φ48 |
3491 |
1000 |

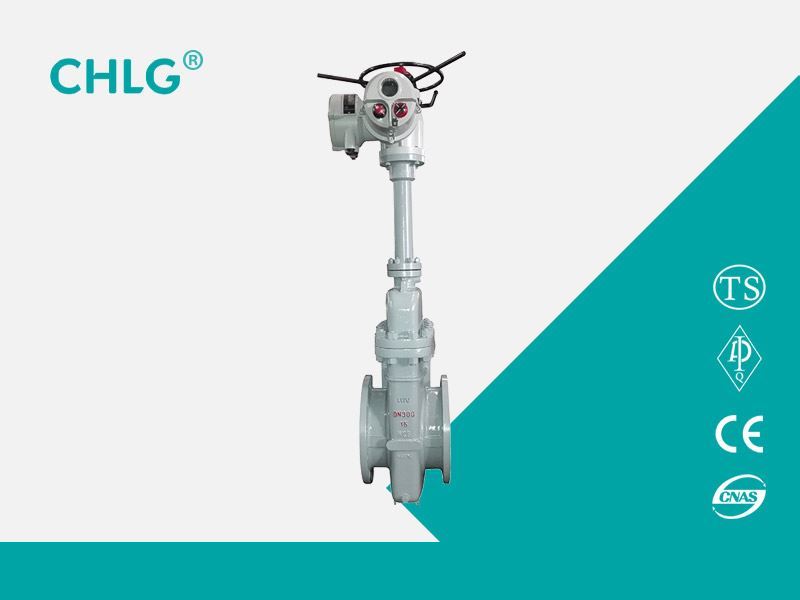

【结构图片】
